■ 產品介紹
采用美國UL認可的NOMEX?絕緣系統生產的C級立體卷鐵心SGB11系列非包封型干式電力變壓器，具有結構更合理、安全可靠、環保節能、防火防爆、防污、防塵防潮、過載能力強、體積小、維護簡單等優點。產品設計先進、結構合理、外形美觀、主要性能指標均優于國內標準。最適宜用于防火要求高、負荷波動大、經常超負荷運行的環境中，適用于高層住宅、機場、車站、碼頭、地鐵、醫院、發電廠、冶金行業、購物中心、居民密集區及石油化工、核電站、核潛艇等場所。

■ 產品優點
安全
變壓器采用美國杜邦公司NOMEX?紙為基礎的C級絕緣系統，耐熱等級為220℃，具有難燃、阻燃、自熄、無毒、防火等特點。
采用先進的VPI設備和真空壓力浸漬技術，UL認可的高品質浸漬漆與NOMEX?固紙形成混合絕緣系統，卓越的耐潮濕性能，使非包封敞開式干式變壓器足以抵擋水份的侵入，并具備：
●很高的抗張強度和抗撕裂強度。
●很高的抗磨擦和抗割穿性能。
●很高的抗壓強度，保證了在短路或其它機械應力的情況下，絕緣結構的穩定和堅固。
●使產品具有卓越的耐潮濕性，防污、防塵、防霉、防鹽霧等性能*。
體積小重量輕。采用杜邦NOMEX?紙為主絕緣材料，并將其作為變壓器最熱點處的混合絕緣系統，產品的耐熱等級高，線圈結構為非包封敞開式，其散熱效果更佳，因而變壓器的體積小、重量輕。
變壓器主絕緣NOMEX?紙有很低的介電常數(1.5-2.5)，接近周圍空氣的介電常數(≈1)，在同樣的承受同樣電場強度的情況下，采用NOMEX?紙比其它絕緣材料能承受更多的電場強度，可以使空氣承受較低的電場強度，可相應地減少空氣絕緣距離，使這些部位可以有較小的尺寸，從而可相應減少變壓器外形尺寸。
NOMEX?芳香聚酰胺絕緣是全球公認的高品質電絕緣材料，其低的介電常數和冷卻介其耐熱性：
●在220℃溫度下，保持長期穩定性。
●在350℃溫度下，可承受短期運行。
●在很廣的溫度和濕度范圍內，保持性能穩定。
●在250℃溫度下，不會熔融，流動和助燃。
●在750℃溫度下，不會釋放有毒或腐蝕性氣體。
可靠
超銘牌運行能力強，由于采用新結構、新材料、新工藝、散熱條件好、熱壽命長、過負荷能力強。
采用高品質電工絕緣材料NOMEX?紙，電氣絕緣和機械性能長期穩定，絕緣材料不易老化，耐收縮及抗壓縮，加上彈性特強，抗撕裂和磨蝕性能良好。因此可以確保變壓器即使在使用數年之后線圈仍保持結構緊密，并且能夠承受短路的壓力。
環保
變壓器運行噪音比國家標準低10分貝至20分貝。在制造、運輸、儲存、運行時都不會對環境造成污染。線圈可分解回收處理，不會對環境造成危害，保護環境、符合潮流。不會助燃，能阻燃、不會爆炸、750℃以下不會釋放出有害氣體。
噪音低
可滿足城市人口密集對噪音的更高要求。
節能
采用立體卷鐵心，在變壓器設計技術、鐵心結構、工藝改良上深入研究，使干式變壓i器空載損耗、空載電流與負載損耗均有所下降并可節約硅鋼片和銅材用量，達到用最少材料實現*節能效果。
符臺我國配電變壓器行業主要發展方向：一是節能化、小型化，二是智能化：三是環保，四是可靠性的提升。

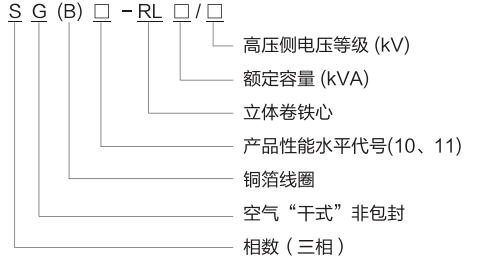

■ 型號含義


■ 產品結構

立體三角形卷鐵心
采用立體三角形結構，將鐵心的排列方式進行了更加合理的組合，采用三個完全相同的單框拼合成立體等邊三角形。實現三相磁路完全對稱等長，確保三相供電平衡，并使磁阻大大減小，勵磁電流、空載損耗顯著降低。
每個單框是由幾根寬度不斷變化的梯形料帶連續卷繞而成。卷繞時，專用卷繞機自動使料帶向一邊同步位移，進行非對稱卷繞，使截面呈30°傾斜角，從而確保三個單框拼合時，拼合面良好。
拼裝夾具均為特殊設計，以保證卷鐵心在退火、整形等過程中不發生變形。
這種結構的優點是：
●節能效果顯著：立體三角形卷鐵心無接縫，即不存在高能耗區，可充分發揮優質鐵心材料高導磁特點，*地減少因接縫處形成的空氣隙帶來的損耗。
●小型化：空間利用系數高，變壓器采用三角形結構，故體積比常規變壓器小，結構緊湊、外型美觀、占地面積小。
●低噪音：由于立體三角形卷鐵心是由幾種梯形料帶依次卷繞而成，硅鋼帶之間卷繞緊密，硅鋼帶的導磁方向與鐵心的磁路方向完全一致，工作時振動小，可以解決疊鐵心因磁路不連貫而發出的噪音，可將噪音降低到*限度。
繞組
高壓線圈選用NOMEX?紙材料包低氧、高導電率無氧銅線，低壓線圈采取箔式(銅箔)線圈結構，由專用立體三角形箔式繞線機生產。
高壓線圈為餅式結構，采用梳形撐條，以增加線圈的散熱和抗短路能力。
箔式線圈取消了線繞線圈的螺旋角，提高抗短路能力和抗雷電沖擊能力。銅箔與出線排采用氫弧焊機在焊接平臺上焊接，焊出的焊縫牢固、可靠，出線排用專用夾具鎖死，這樣繞出的線圈的出線排不會跑位；繞線機上有張緊裝置，匝數由電腦控制，繞出的線圈精度高，尺寸符合工藝要求；可設一至多個氣道，快速散發出熱量，以滿足溫升要求。
以上設計提高散熱能力，達到增加機械強度及電氣強度目的。
器身絕緣
層間絕緣及端絕緣均采用NOMEX?紙，經多次烘焙、真空壓力浸漆、固化后線圈形成一個整體。
器身采用墊塊壓緊結構，并配以拉螺桿和壓釘，保證線圈軸向有足夠壓緊力。
低壓線圈與鐵心間采用良好工程絕緣材料做撐板，即固定了線圈，又撐緊了鐵心。在線圈與壓塊之間放置硅膠墊，可以把線圈壓緊，又在鐵心夾件與線圈之間放置了一個彈性緩沖區，降低了變壓器的噪音。
真空壓力浸漆
采用先進的VPl設備和真空壓力浸漬技術，UL認可的高品質德國艾倫塔斯浸漬與美國NOMEX?紙形成混合絕緣系統，以達到提高產品防潮性能及產品有機整體性，以及進一步降低產品噪聲的目的。

■ 技術參數
SG(B)11－RL性能參數
