■ 產品介紹
立體卷鐵心樹脂絕緣干式變壓器是立體卷鐵心與樹脂絕緣干式變壓器的完美結合。本產品既具有立體卷鐵心，節能省材，空載損耗、空載電流低、噪音低的優點，還具有樹脂絕緣干式變壓器電氣性能好、局部放電值低、耐雷電沖擊能力強、抗短路能力強、機械強度高的特點。本產品是生產和使用的雙節能產品，其應用和推廣符合國家節能減排政策。
產品的生產應用了我司20多項專利技術。

我司為配套產品生產也研發了系列的生產設備。產品適用于防火要求高的環境中，如高層住宅、機場、車站、碼頭、地鐵、醫院、發電廠、冶金行業、購物中心、居民密集區及石油化工、核電站、核潛艇等場所。

新型高新技術變壓器產品——立體卷鐵心樹脂絕緣干式變壓器，提供節能、環保、耐候性強、電氣性能優越的全新變壓器增值方案。

■ 產品優點
1、框架式夾件
上下夾件均為整體式，保護整個鐵心在制造、運輸過程中不受外力，可有效壓緊和支承線圈．提高了變壓器突發短路時抗軸向電動力的能力。
2、抗震降噪
型鋼結構的夾件，有效抑制了噪音在夾件內的振蕩，使變壓器的噪聲保持在理想狀態。
3、電氣性能好，局部放電值低
環氧樹脂及固化劑選用全球*化工制造商亨斯邁精細化工部(HUNTSMAN)提供的高等級絕緣材料。高壓采用薄絕緣的澆注結構，澆注的樹脂混合料可完全浸透到線圈的各個間隙中，杜絕空隙的存在，有效的抑制局部放電現象產生，局部放電量不超過10pC，多數產品不超過5pC。
4、耐雷電沖擊能力強
315kVA及以上容量低壓采用箔式繞組，層間電壓低、電容大，因此其抗雷電沖擊能力強。
5、抗短路能力強
由于樹脂的材料特性，以及繞組是整體澆注，經加熱固化成型后具有優良的力學性能，所以機械強度很高，經突發短路試驗證明，樹脂澆注干式變壓器因短路發生損壞情況極少。
6、機械強度高
變壓器采用帶填料環氧樹脂及特殊絕緣結構固化成型，材料穩定。不會因惡劣氣候及溫差變化而產生龜裂。
7、防潮耐火
由于整個線圈導體都被環氧樹脂的固體絕緣層所包封，因此潮氣難以入侵。層間絕緣薄膜采用IH型聚酰亞胺薄膜，絕緣耐熱等級達F級。可長期在155℃條件下工作。
8、性價比高

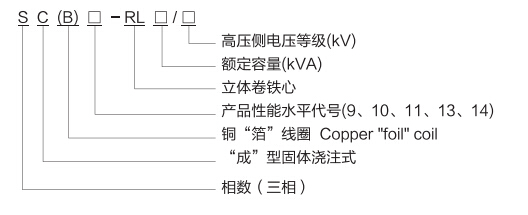

■型號含義


■產品結構

立體三角形卷鐵心
采用立體三角形結構，將鐵心的排列方式進行了更加合理的組合，采用三個完全相同的單框拼合成立體等邊三角形，實現產品的三相鐵心磁路完全對稱等長，確保三相供電平衡，并使磁阻大大減小，激磁電流、空載損耗顯著降低。
鐵心固化采用立體三角形卷鐵心專有固化工藝，固化效果好，保證鐵心在裝配、運輸及運行過程中不變形，從而降低鐵心空載損耗及噪聲。
這種結構的優點是：
節能效果顯著：立體三角形卷鐵心無接縫，即不存在高能耗區，可充分發揮優質鐵心材料高導磁特點，*地減少因接縫處形成的空氣隙帶來的損耗。
小型化：空間利用系數高，變壓器采用三角形結構，故體積比常規變壓器小，結構緊湊、外型美觀、占地面積小。
低噪音：由于立體三角形卷鐵心是由幾種梯形料帶依次卷繞而成，硅鋼帶之間卷繞緊密，硅鋼帶的導磁方向與鐵心的磁路方向完全一致，工作時振動小，可以解決疊鐵心因磁路不連貫而發出的噪音，可將噪音降低到*限度。

繞組
線圈由高壓線圈與低壓線圈組成，低壓線圈為箔式或圓筒式結構，且端絕緣用樹脂混料粘封；高壓線圈采用分段圓筒式結構，且整個線圈導體都被環氧樹脂的固體絕緣層所包封。
> 根據變壓器容量的大小在線圈內層設置能雙向散熱的軸身散熱風道。
> 層間高DMD預浸布熱固化成型，在繞組加工以后放入烘爐固化使之成為有極強抗短路能力繞組。同時315kVA及以上容量低壓采用箔式繞組。低壓采用箔式繞組，具備以下優點：
> 線圈兩端無螺旋角，因而不平衡安匝大幅度減小，抗短路能力可大大增強。
> 繞組匝數按幅身布置，風道設置可以更加靈活適用，具有很好的散熱性能。
> 繞組匝間電容大，電位梯度小，抗沖擊電壓能力強。
高壓線圈采用分段圓筒式結構，且整個線圈導體都被環氧樹脂的固體絕緣層所包封，環氧樹脂及固化劑選用亨斯邁精細化工部（HUNTSMAN）高等級絕緣材料。線圈導體與樹脂絕緣層形成一個完整的剛體，機械強度好，耐受短路的能力強，且環氧樹脂的耐壓強度高。另外由于整個線圈導體都被環氧樹脂的固體絕緣層所包封，因而不僅潮氣難于浸入，而且也完全阻斷了導體被各種有害氣體和腐蝕性化學成份侵害的可能，因而其防潮與防污的性能特別好。

電磁線
公司采用與杜邦公司合作開發的N758紙包線。N758電磁線絕緣厚度只有0.16mm，且最小穿擊電壓高。在滿足變壓器電氣性能條件下，可縮小變壓器線圈體積，減少材料的用量，起到節省線材和硅鋼片的作用。相同容量的變壓器如果選擇N758紙包線能夠節省0.4%的電磁線和1%的硅鋼片的用量。由于N758紙包線絕緣層比較薄，選用N758紙包線的線圈，變壓器體積更小，同時變壓器的電磁線和硅鋼片用量更少，所以N758紙包線比傳統環氧樹脂變壓器用雙玻璃絲包線（SBEB）價格更具有優勢，從而提高變壓器經濟性。

真空壓力澆注
高壓采用薄絕緣的澆注結構，在真空狀態下（3-5MPa）用環氧樹脂混合填料澆注而成。澆注過程嚴格控制烘焙、預熱、澆注、保真空、卸壓、凝膠、固化、脫模等工藝過程控制的溫度、真空度，杜絕澆注后繞組出現氣泡、開裂等各種缺陷。
澆注的樹脂混合料可完全浸透到線圈的各個間隙中，杜絕空隙的存在，有效的抑制局部放電現象產生，局部放電量不超過10pC。

■ 技術參數
SCB系列環氧樹脂澆注F級干式變壓器性能指標

說明：
SC(B)9系列產品性能指標等同于G B／T10228—2008《干式電力變壓器技術參數和要求》A組性能指標；
SC(B)10系列產品空載損耗比S C(B)9降低10％左右，負載損耗比SC(B)9降低5％左右：
SC(B)11系列產品空載損耗比S C(B)9降低20％左右，負載損耗比SC(B)9降低5％左右。
SC(B)13系列產品空載損耗比S C(B)9降低37％左右，負載損耗比SC(B)9降低5％左右。
SC(B)14系列產品空載損耗比S C(B)9降低44％左右，負載損耗比SC(B)9降低20％左右。

過載能力(變壓器在強迫風冷情況下滿足)

設備技術參數表

噪音水平

注： 噪音水平按國家標準《6kV－500kV級電力變壓器》（JB/T10088－2004）給定的為聲功率級值，由于在實際使用（測量）中多應用聲壓級，上表按聲壓級給出噪音水平，《城市區域環境噪音標準》（GB3096－1993）內數值為聲壓級。
